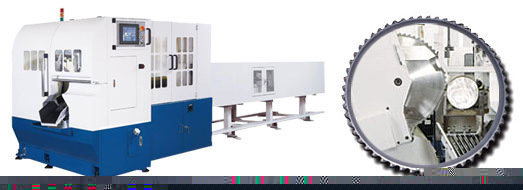

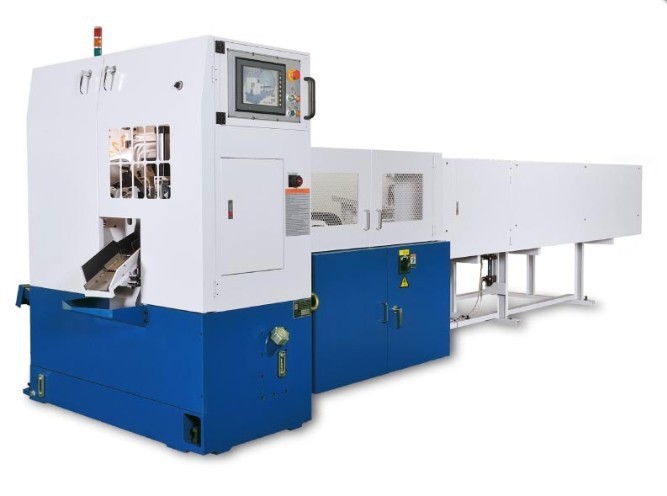

合诺高端圆锯机特色说明:配备齿轮间隙消除装置的重型齿轮箱，变频控制无段变速，自动锯片保护精确送料、动态切削全伺服驱动，集中供料、自动排屑、多种锯片冷却方式主夹钳水平、垂直双夹紧,HSS、TCT泛用型;外形尺寸:6450X1780X1750(mm)，全自动数控型，最大锯切直径为70mm。
|
产品规格: |
|
机型 |
|
|
|
锯切能力 |
|
TCT超硬钨钢圆锯片/ HSS高速钢圆锯片 |
|
棒材 |
mm |
●10 ~ 70 (Ø8~10 特别) |
|
角材 |
mm |
■10 ~ 57 |
|
长方形 |
mm |
▃▃10~57 |
|
圆管 |
mm |
○10 ~ 70 (Ø8~10 特别) |
|
方管 |
mm |
□10~ 57 |
|
先端切断长度最大 |
mm |
8 ~ 80 |
|
尾端残材长度 |
mm |
60~(60+ π 切断长度) |
|
送料长度 |
mm |
5 ~ 800(单次) |
|
手积排列料架承载 |
kg |
2500 |
|
材料长度 |
mm |
2000 ~ 6000 |
|
置料宽度 |
mm |
950 |
|
机械规格 |
|
|
|
使用TCT 超硬钨钢圆锯片 |
|
Ø250~Ø285 x t2.0 |
|
销孔+孔径 |
mm |
2 x Ø11 x PCD63 x Ø32 |
|
使用TIP 铝钨钢圆锯片 |
mm |
-- |
|
销孔+孔径 |
mm |
-- |
|
使用HSS 高速钢圆锯片 |
mm |
Ø250~Ø285 / t2.0~t2.5 |
|
主轴马达 |
kw |
7.5 kw x 4P (10HP x 4P) |
|
主轴转速 |
rpm |
17 ~ 200 rpm. |
|
变频器 |
kw |
7.5kw / 10HP |
|
油压马达 |
kw |
2.2kw (3HP x 4P ) |
|
油压压力 |
mpa |
7mpa 70kg/cm2 |
|
油压油容量 |
? |
约100 |
|
气压压力 |
mpa |
0.4 ~ 0.6 mpa 4 ~ 6kg/cm2 |
|
定寸送料方式 |
|
AC 伺服马达 + 精密滚珠螺杆 |
|
机头驱动方式 |
|
AC 伺服马达 +滚珠螺杆驱动进给切断 |
|
送料夹钳 |
|
平行油压式 |
|
主夹钳 |
|
平行油压式 / 上压油压式各一组 |
|
机械尺寸与重量 |
|
|
|
尺寸 |
mm |
6650 x 1450 x 1560 |
|
重量 (机台+料架) |
Kg |
2500 |
|
